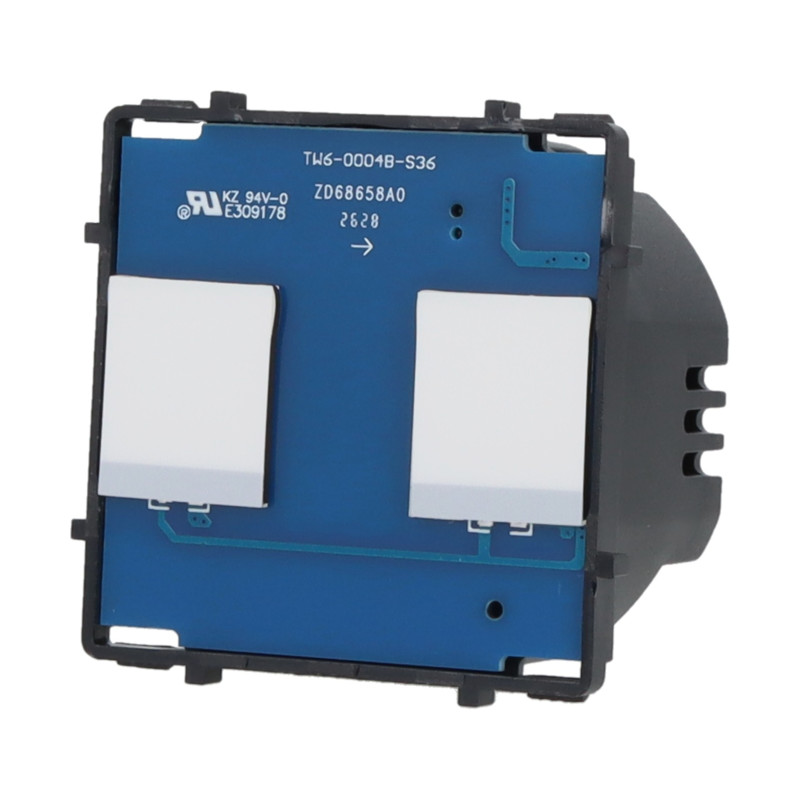

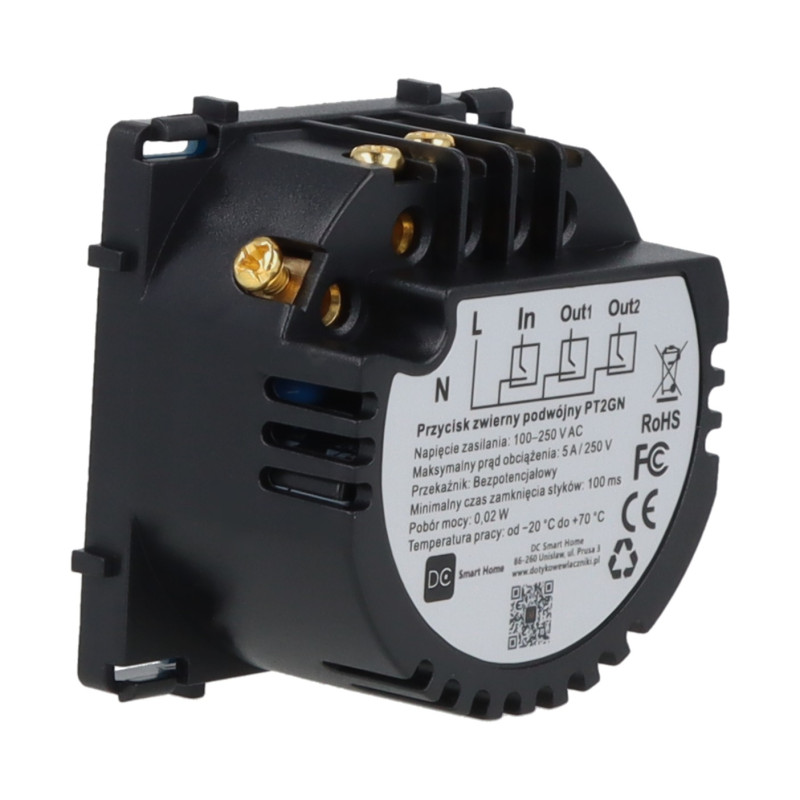

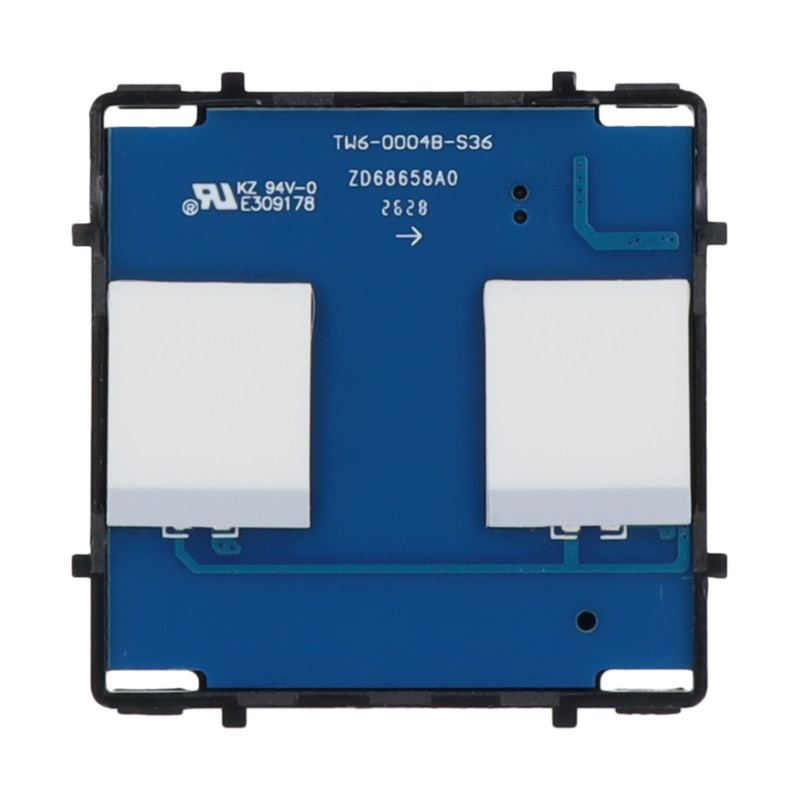

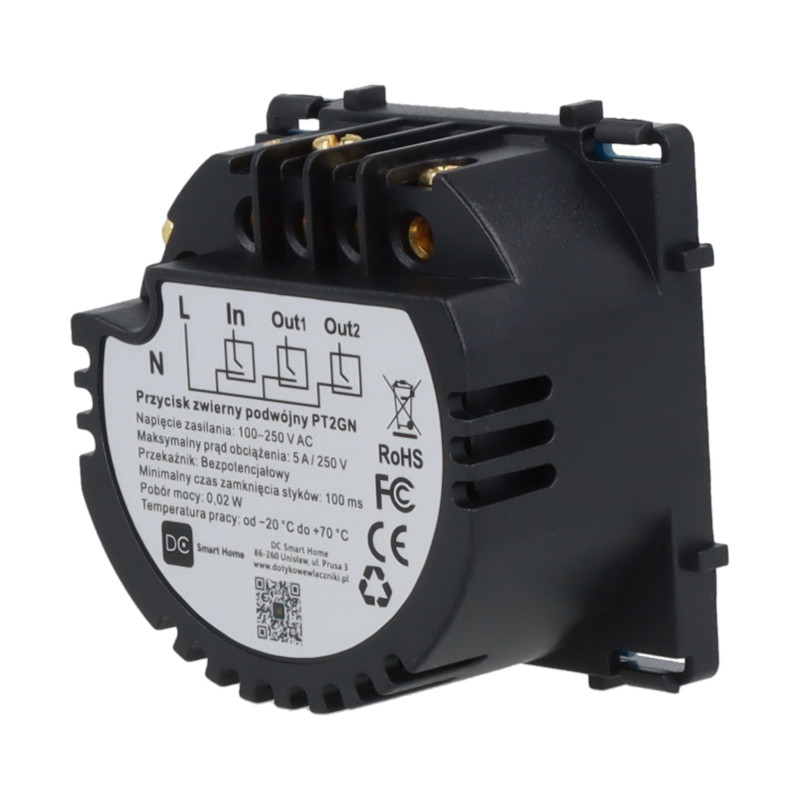

Moduł dotykowy przycisk bezpotencjałowy podwójny monostabilny (suchy styk NO)

Dotykowy przycisk bezpotencjałowy podwójny — moduł monostabilny z suchym stykiem NO do sterowników smart home, bram i przekaźników bistabilnych

Dotykowy przycisk chwilowy (monostabilny — potocznie impulsowy, odbijany) z wyjściem bezpotencjałowym. Dotykasz pola — styk zwiera się i trzyma, dopóki trzymasz palec. Puszczasz — rozwiera. Na wyjściu nie ma napięcia: moduł tylko zwiera obwód, jak zwykły przycisk dzwonkowy, tyle że w szkle i z podświetleniem.

Elektronikę zasilasz z 230 V prosto z puszki (L + N) — bez zasilacza 12/24 V, którego wymaga większość dotykowych przycisków z suchym stykiem. Wersja podwójna: dwa niezależne kanały — wspólny zacisk In i osobne wyjścia Out1…Out2. Panel szklany 2G (biały, czarny, szary lub złoty) dobierasz osobno.

Dlaczego warto

• Suchy styk NO — wyjście beznapięciowe pod wejście Shelly, Fibaro, Tuya, sterownik bramy, centralę alarmową, przekaźnik bistabilny.
• Działanie chwilowe — zwarcie trwa tyle, ile dotyk; sterownikowi wystarczy ok. 100 ms.
• Zasilanie 230 V z puszki — bez zasilacza w instalacji; potrzebny przewód N.
• 2 kanały — każde pole ma własne wyjście Out, zacisk In jest wspólny.
• Ta sama linia co włączniki dotykowe DC Smart Home — identyczne panele i kolory, obok zwykłego dotykowego wygląda jak jeden system.
• 2 lata gwarancji, certyfikaty CE i RoHS, marka DC Smart Home.

Do czego go użyjesz

• Roleta góra / dół — dwa kanały na wejścia sterownika rolet (Shelly 2PM, Fibaro Roller Shutter, sterownik Somfy czy Nice).
• Brama + furtka — dwa impulsy z jednego panelu przy drzwiach.
• Dwa obwody światła — każdy kanał na własny przekaźnik bistabilny (schody + korytarz).
• Dwie sceny smart home — np. „wychodzę” i „wracam” w Shelly, Fibaro albo Tuya.

Wymiary i montaż

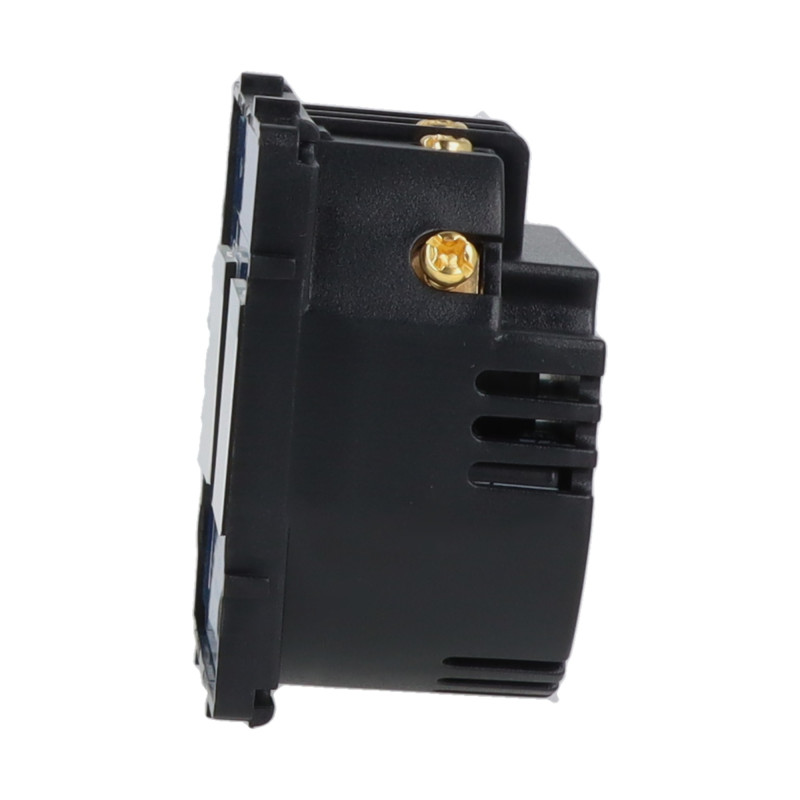

Moduł z panelem: 86 × 86 × 35 mm. Puszka podtynkowa fi 60 mm z otworami montażowymi, głębokość min. 50 mm.

Kolejność ma znaczenie: przy wyłączonym zasilaniu zakładasz metalową ramkę montażową (napis CE do ściany), podłączasz L, N oraz In i wyjścia Out, przykręcasz moduł, zatrzaskujesz panel. Dopiero potem włączasz zasilanie i przez ok. 30 sekund nie dotykasz panelu — moduł kalibruje się sam.

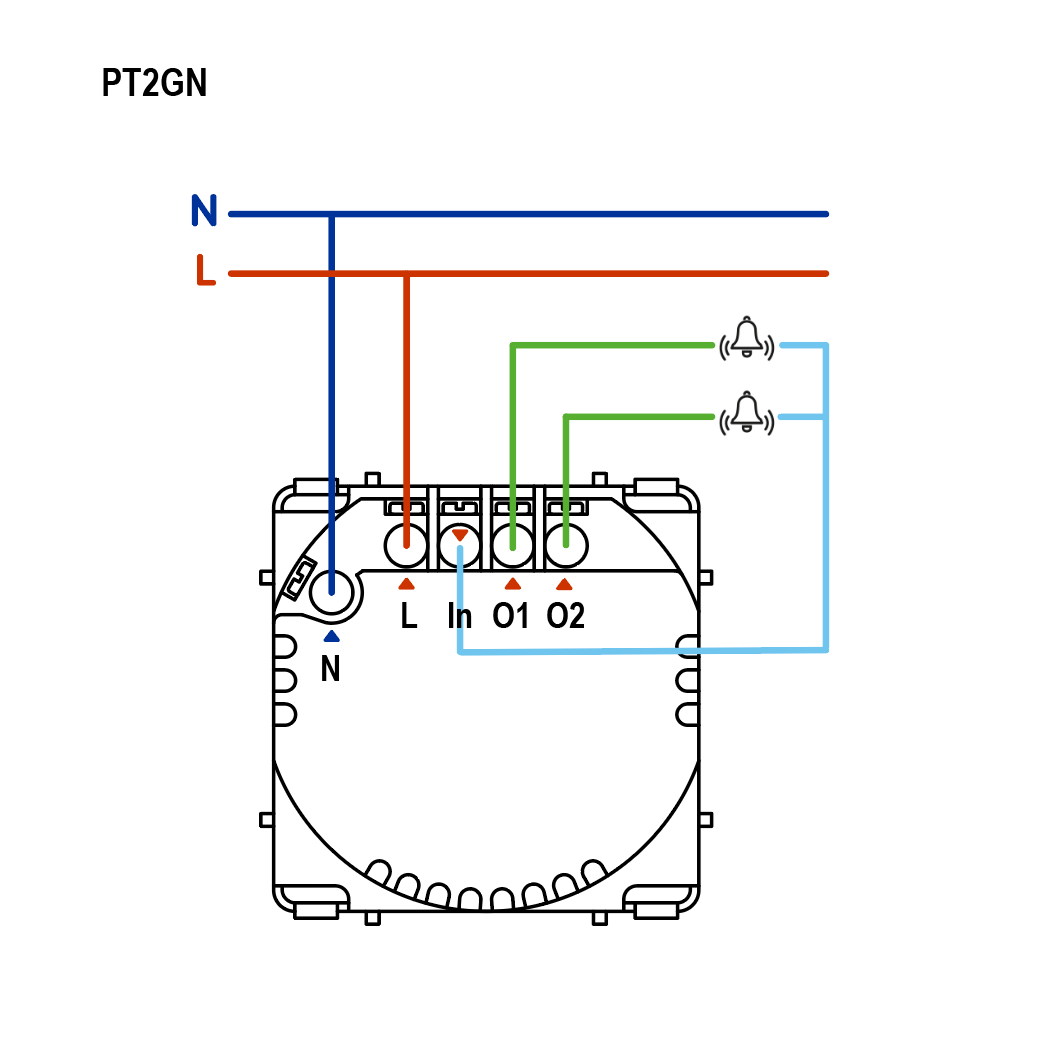

Schemat podłączenia

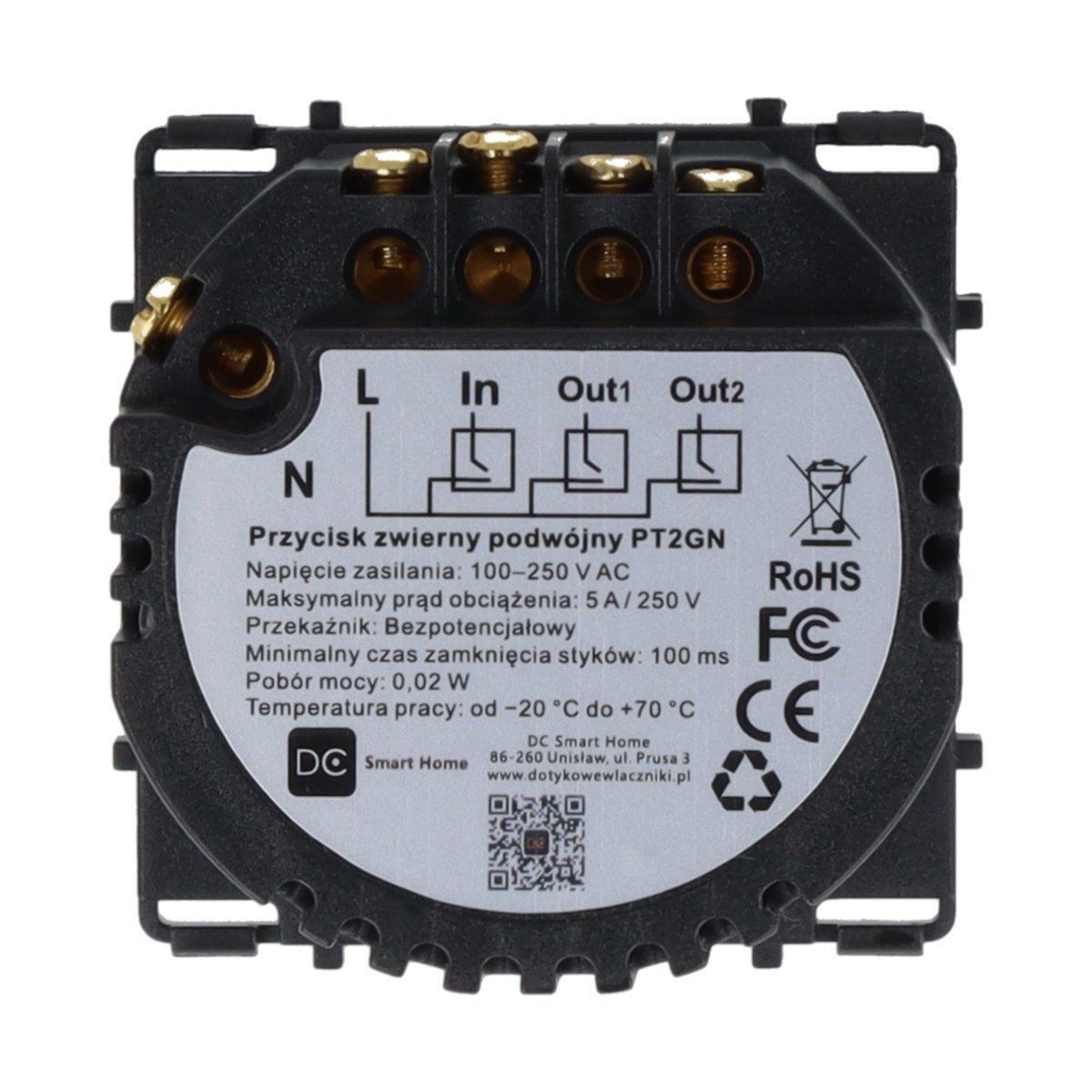

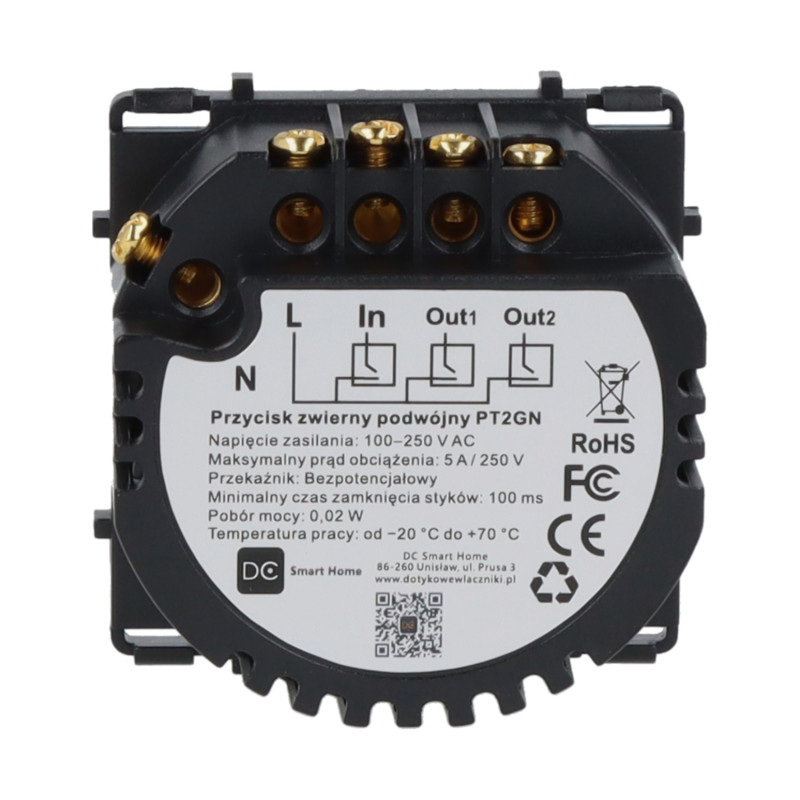

Dwa oddzielne obwody. L i N — zasilanie 100–250 V AC elektroniki i podświetlenia. In i Out1…Out2 — styk bezpotencjałowy: In to wspólny biegun (COM), każdy Out to wyjście zwierne (NO) swojego kanału. Styk In–Out wpinasz szeregowo w sterowany obwód w miejsce zwykłego przycisku. Na In / Out nie podawaj napięcia sieciowego.

Zacisk In jest wspólny dla wszystkich kanałów — obwody sterowane z kilku pól mają jeden wspólny biegun. Wejściom jednego sterownika to nie przeszkadza; dwa urządzenia o różnych napięciach sterujących rozdziel przekaźnikami pośredniczącymi.

W praktyce: do sterownika (Shelly, Fibaro, Tuya) na wejście przyciskowe SW / S1 / S2 według jego instrukcji, do bramy na wejście impulsowe START, na schodach w obwód cewki przekaźnika bistabilnego, do dzwonka szeregowo z jego obwodem — odbiornik ma własne zasilanie.

Pełna instrukcja montażu i podłączenia: instrukcja obsługi (PDF) — znajdziesz ją też w zakładce Załączniki.

Z czym zadziała, a z czym nie

Pasuje tam, gdzie wejście przyjmuje suchy styk, a w puszce jest 230 V: Shelly, Fibaro (moduły dopuszkowe), Tuya / Sonoff, sterowniki bram Nice, Somfy, BFT, przekaźniki bistabilne F&F, Finder, Hager. Nie podłączysz go wprost do magistral 24–30 V (KNX, Loxone Tree, Ampio, Grenton) — tam przycisk siedzi na busie; moduł wejdzie tylko przez moduł wejść binarnych i tylko gdy w puszce jest też 230 V.

Co dostajesz w zestawie

• Moduł dotykowy przycisk bezpotencjałowy podwójny (elektronika, bez panelu)
• Instrukcja obsługi w języku polskim (pobierz PDF)

Panel szklany kupujesz osobno — w jego komplecie jest metalowa ramka montażowa.

Jaki panel dobrać

Moduł podwójny pasuje pod panel szklany 2G — ten sam, co pod zwykły włącznik dotykowy 2G, w kolorze białym, czarnym, szarym lub złotym. Kilka puszek obok siebie? Weź panel wielokrotny z polem 2G na tej pozycji (np. 2G1G, 2G2G), a obok wstaw zwykły włącznik dotykowy albo gniazdo. Panele grawerujemy na zamówienie: strzałki do rolet, ikony scen, numeracja. Panel, ramkę i sąsiednie moduły dobierzesz w naszym konfiguratorze — od razu zobaczysz, jak zestaw będzie wyglądał na ścianie.

Specyfikacja

Najczęstsze pytania

Czym różni się od zwykłego dotykowego przycisku dzwonkowego?
Zwykły dzwonkowy przełącza fazę — na wyjściu ma 230 V. Ten moduł niczego nie zasila, tylko zwiera styk COM–NO na czas dotyku. Sterowniki smart home, automatyka bram, centrale alarmowe i przekaźniki bistabilne oczekują właśnie takiego beznapięciowego sygnału.

Czy potrzebuję przewodu neutralnego N?
Tak. L i N zasilają elektronikę i podświetlenie. Obwód zasilania jest oddzielony od wyjścia — na zaciskach In / Out nie ma napięcia.

Czy przycisk trzyma stan po dotknięciu (bistabilny)?
Nie, działa chwilowo: zwiera, dopóki trzymasz palec. Włącz / wyłącz jednym dotknięciem robi sterownik albo przekaźnik bistabilny, do którego moduł jest podpięty.

Czy zadziała ze sterownikiem rolet?
Tak — kanał 1 na wejście „góra”, kanał 2 na „dół” sterownika, który przyjmuje przyciski. Sterownik z auto-stopem potrzebuje krótkiego impulsu, sterownik „jedzie, dopóki trzymasz” — przytrzymania. Moduł obsłuży oba, bo styk jest zwarty dokładnie tyle, ile trzymasz palec.

Czy mogę wyłączyć podświetlenie?
Nie. Niebieskie podświetlenie pól świeci stale — panel widać po ciemku.

Panel nie reaguje albo reaguje sam z siebie — co sprawdzić?
Ramka montażowa ma być założona napisem CE do ściany, a panel zatrzaśnięty przed włączeniem zasilania. Po włączeniu nie dotykaj panelu przez ok. 30 sekund — moduł kalibruje się sam. Jeśli coś poszło nie tak: wyłącz zasilanie, popraw panel, włącz ponownie.
