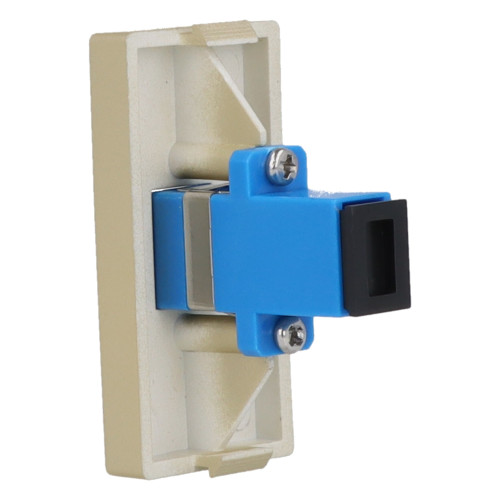

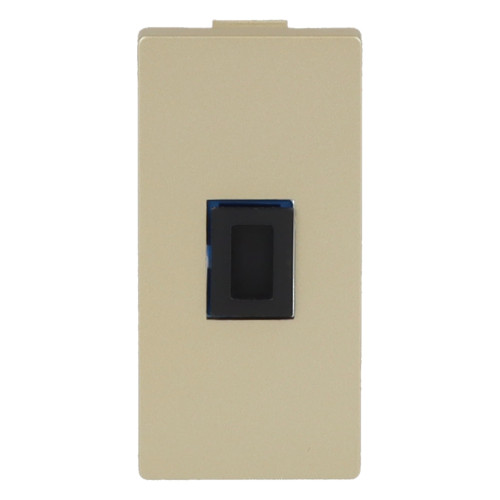

Gniazdo światłowodowe SC simplex UPC 1/2 złote

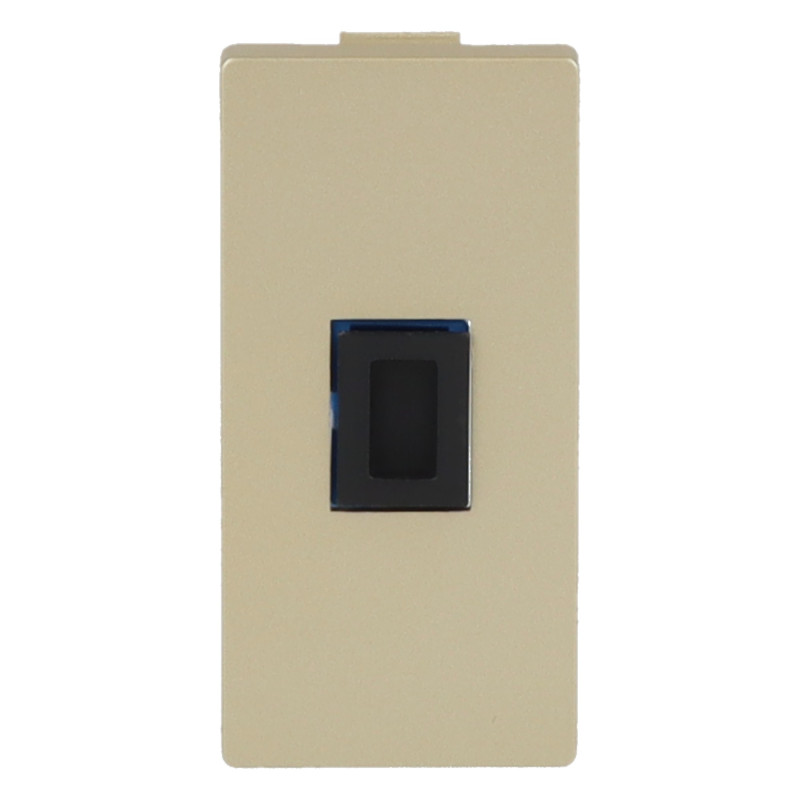

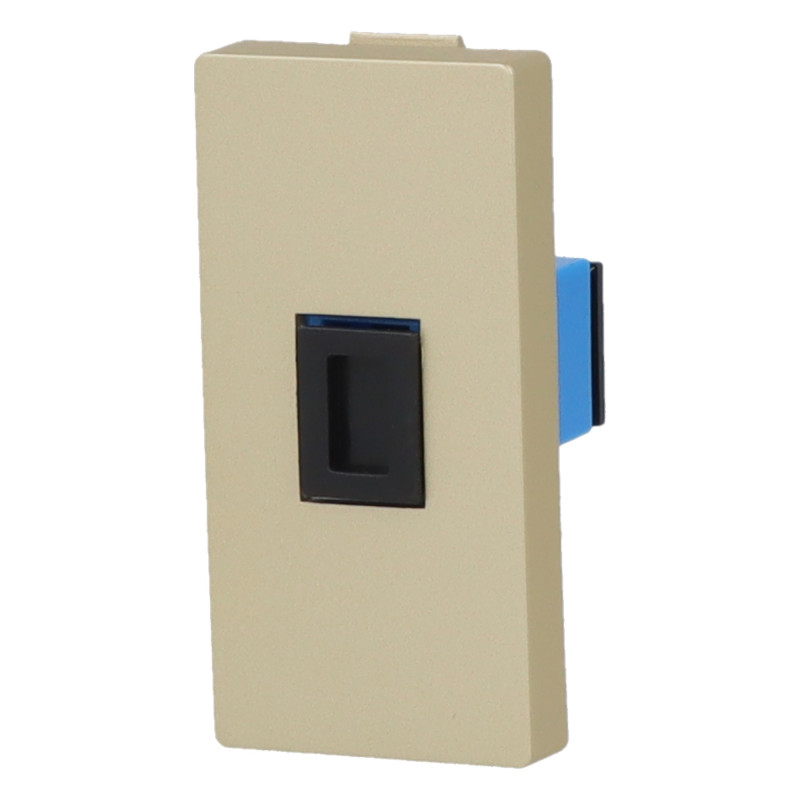

Gniazdo światłowodowe SC simplex UPC — moduł 1/2 do ramek, złote

Estetyczne zakończenie instalacji światłowodowej FTTH — zamiast plastikowej skrzynki abonenckiej na ścianie masz eleganckie gniazdo w ramce, obok włączników i gniazdek z tej samej linii. Moduł 1/2 z jednym torem optycznym z adapterem SC simplex w standardzie UPC, do włókien jednomodowych. To jedyny system modułowy tego typu pasujący do ramek dotykowych.

Ciepły złoty odcień identyczny jak w pozostałych złotych modułach i ramkach DC Smart Home — elementy z jednej linii można łączyć bez ryzyka różnicy tonu.

Jak montuje się moduły 1/2?

Moduł zajmuje połowę pola ramki (1/2). Jedno pole wypełniają zawsze dwa elementy 1/2 — ten moduł zestawiasz z drugim modułem 1/2 (RJ45, ładowarka USB, HDMI, TV, SAT) albo z zaślepką 1/2.

Montaż jest prosty: oba elementy 1/2 wpinasz w dołączoną plastikową ramkę montażową, a ją osadzasz w metalowej ramce przykręcanej do puszki. Pasuje do standardowej puszki podtynkowej fi 60 mm z otworami montażowymi — jak każdy osprzęt DC Smart Home.

Dlaczego warto

• Koniec ze skrzynką abonencką — światłowód schowany w puszce, na ścianie tylko ramka w kolorze reszty osprzętu.
• Adapter SC simplex — najpopularniejszy format złącza abonenckiego; jeden tor optyczny w module.
• Szlif UPC, włókno jednomodowe — standard nowoczesnych sieci; tuleja centrująca z ceramiki zapewnia precyzyjny styk i niskie tłumienie.
• Moduł pasywny — zero elektroniki i zasilania; po prostu przelotka optyczna, nie ma się co zepsuć.
• Modułowa budowa 1/2 — w jednym polu ramki zmieścisz go razem z drugim modułem 1/2 (np. RJ45, USB, HDMI, TV/SAT) albo zaślepką.
• Pasuje do wszystkich ramek DC Smart Home — szklanych, plastikowych FrameLite i aluminiowych.
• 2 lata gwarancji, certyfikaty CE i RoHS, marka DC Smart Home.

Jak to działa

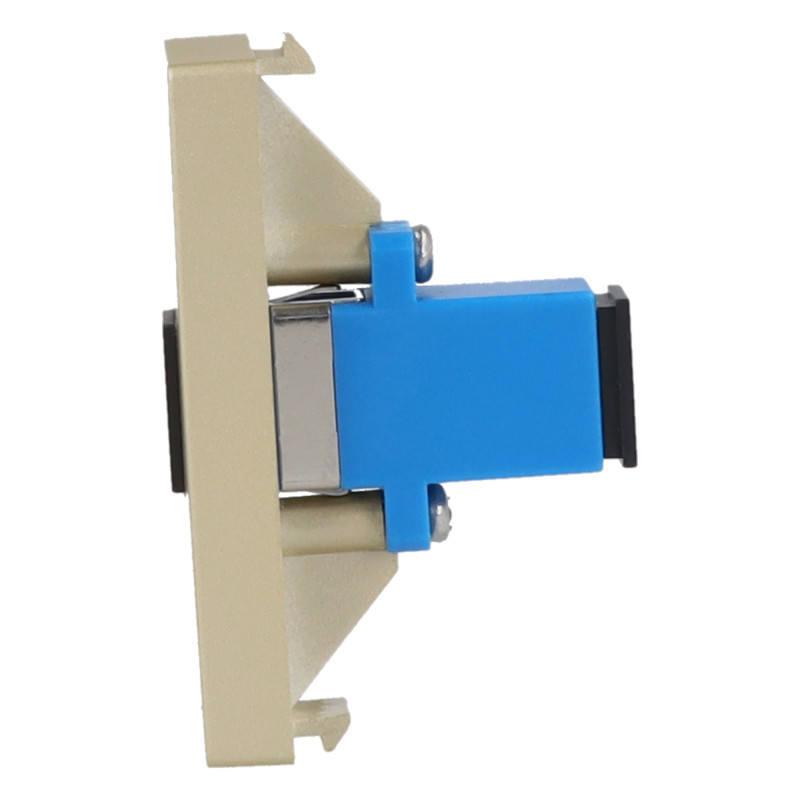

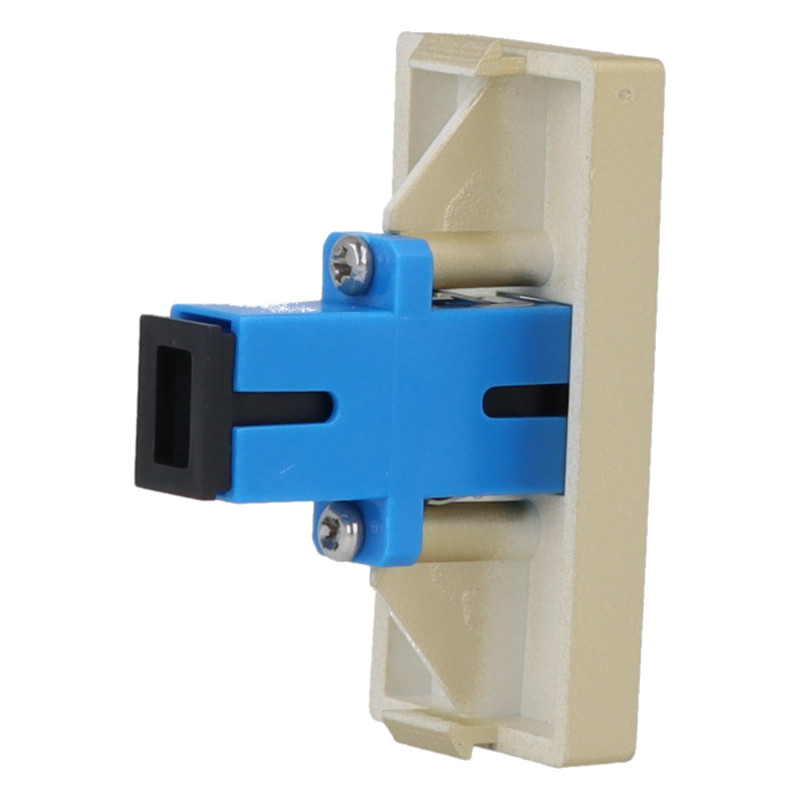

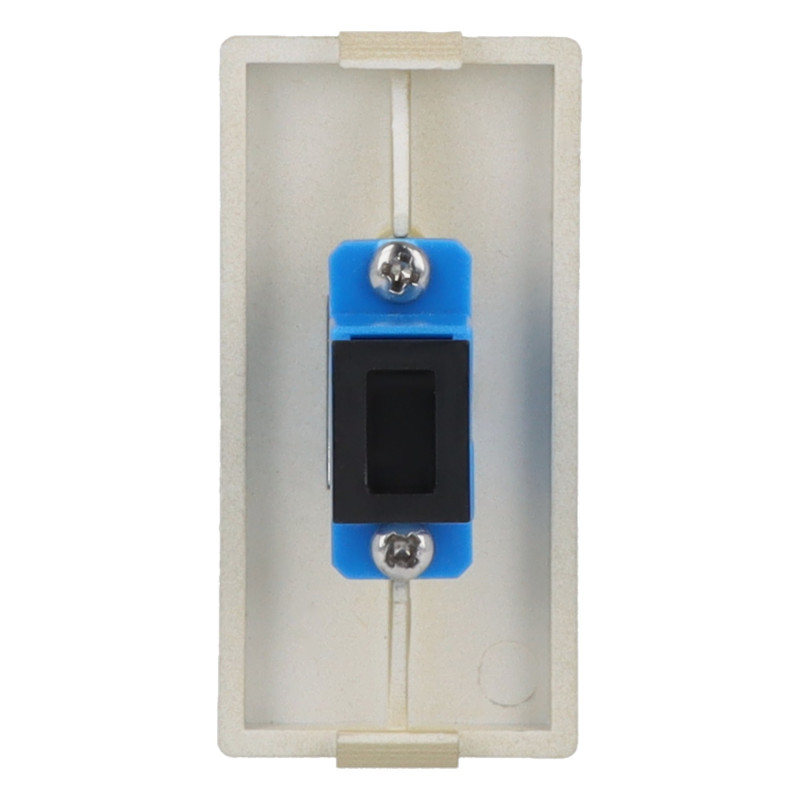

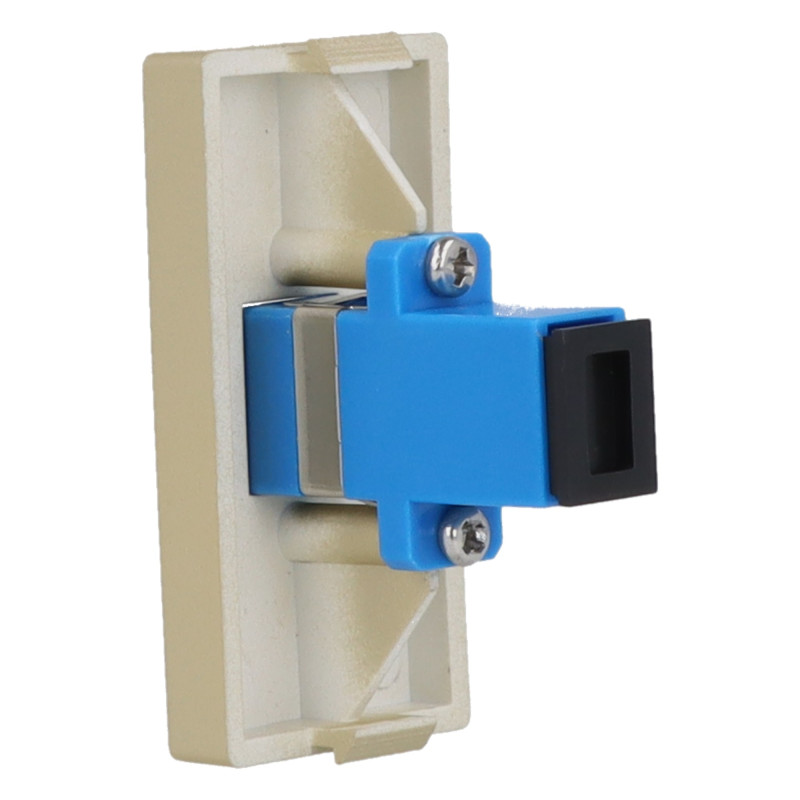

Gniazdo jest przelotką optyczną: od tyłu instalator wpina zakończenie kabla światłowodowego doprowadzonego do puszki (wtyk lub przyspawany pigtail), a od frontu Ty wpinasz patchcord prowadzący do routera lub terminala ONT. Adapter precyzyjnie zestawia oba wtyki czołami w ceramicznej tulei — bez elektroniki i bez zasilania.

Zakończenie kabla operatora wtykiem lub pigtailem to praca dla technika/instalatora — samo gniazdo montujesz i podłączasz jak każdy moduł DC Smart Home.

SC czy LC — które wybrać?

SC simplex to największy klasyk złączy abonenckich — jeden tor optyczny, duży i wygodny wtyk. Naturalny wybór, gdy do mieszkania dochodzi jedno włókno.

LC duplex daje dwa tory optyczne w tym samym module 1/2 — mniejsze wtyki znane z terminali ONT i mediakonwerterów. Wybierz go, gdy instalacja przewiduje dwa włókna albo chcesz mieć rezerwowy tor na przyszłość.

Ten moduł to wersja SC simplex.

Dopasuj wtyki: UPC do UPC

Gniazdo wykonane jest w standardzie UPC (niebieskie adaptery — proste czoło włókna). Ponieważ adapter zestawia dwa wtyki bezpośrednio czołami, po obu stronach gniazda używaj wtyków tego samego szlifu: nie łącz wtyku zielonego (APC) z niebieskim (UPC) — różne kąty szlifu dają szczelinę i straty sygnału. Kupując patchcord, wybierz po prostu wersję SC/UPC (niebieską), jednomodową.

Obejrzyj w 360°

Co dostajesz w zestawie

• Moduł gniazda światłowodowego SC simplex UPC, złote
• Plastikowa ramka montażowa na dwa elementy 1/2 (do osadzenia w metalowej ramce)

Do jakich ramek pasuje

Moduł zabudujesz w każdej ramce DC Smart Home: szklanej, plastikowej FrameLite lub aluminiowej — od pojedynczej 1F po 5F. W jednej ramce łączysz go z włącznikami, gniazdami i modułami multimedialnymi. Najlepiej pasuje ramka w tym samym kolorze — odcienie w ramach linii są identyczne.

Specyfikacja

Najczęstsze pytania

Mam internet światłowodowy od operatora — czy to gniazdo pasuje?
Tak — to standardowy adapter SC simplex. Technik zakańcza kabel doprowadzony do puszki wtykiem lub pigtailem i wpina go od tyłu gniazda; od frontu podłączasz patchcord do routera/ONT. Pilnuj tylko, by po obu stronach był ten sam szlif wtyków (UPC z UPC albo APC z APC).

Jaki patchcord kupić?
Jednomodowy, zakończony wtykiem SC/UPC (niebieski) od strony gniazda. Wtyk po drugiej stronie patchcordu dobierz do gniazda w routerze lub ONT.

Czym różni się UPC od APC?
Sposobem wypolerowania czoła włókna we wtyku: UPC ma czoło proste (kolor niebieski), APC ścięte pod kątem 8° (kolor zielony). Obie wersje działają świetnie — ważne, żeby nie łączyć ich ze sobą w jednym gnieździe, bo różne kąty styku powodują straty sygnału.

Czy moduł wymaga zasilania?
Nie — to element pasywny, czysta przelotka optyczna. Nie ma elektroniki, nie grzeje się i nie może się „zawiesić".

Do jakich ramek pasuje i co z drugą połową pola?
Pasuje do wszystkich ramek DC Smart Home (szklanych, FrameLite, aluminiowych). Moduł zajmuje połowę pola — żeby wypełnić całe pole, potrzebujesz dwóch elementów 1/2: tego modułu plus zaślepki 1/2 lub innego modułu 1/2 (RJ45, USB, HDMI, TV, SAT). Oba wpinasz w dołączoną plastikową ramkę montażową i osadzasz w metalowej ramce. Ramkę ozdobną kupujesz osobno.
